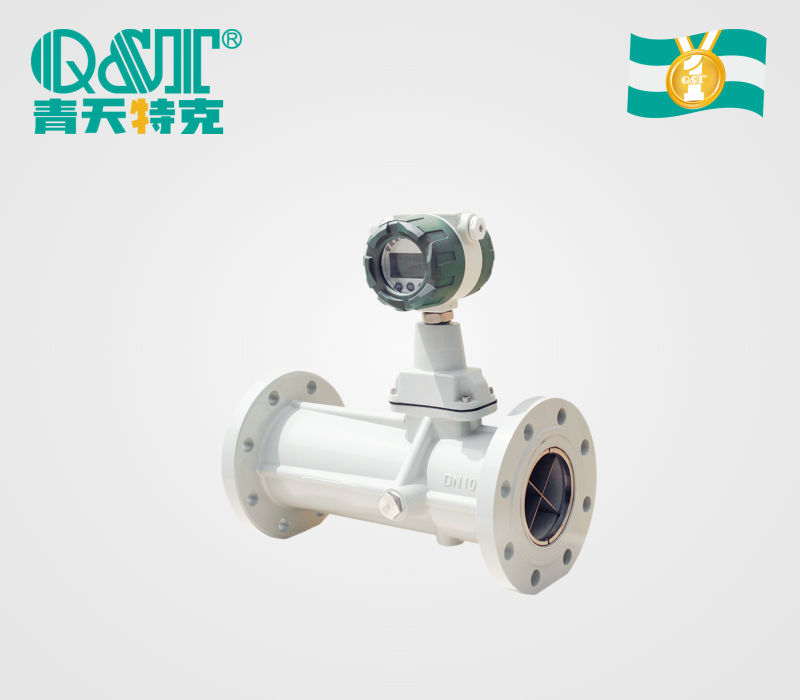

CQTLUX旋進旋渦流量計2

QTLUX-CQ系列旋進旋渦流量計是采用先進的微處理技術具有功能強流量范圍寬操作維修簡單安裝使用方便等優點主要技術指標達到國外同類產品的先進水平的新型氣體流量儀表。
旋進旋渦流量計廣泛應用于石油、化工、電力、冶金煤炭等行業各種氣體計量。
?

?：18223340054? 在線溝通

分享到:

產品簡介

產品優點

技術參數

工作原理

產品簡介

QTLUX-CQ系列旋進旋渦流量計是采用先進的微處理技術具有功能強流量范圍寬操作維修簡單安裝使用方便等優點主要技術指標達到國外同類產品的先進水平的新型氣體流量儀表。旋進旋渦流量計廣泛應用于石油、化工、電力、冶金煤炭等行業各種氣體計量。

產品優點

1．內置式壓力、溫度、流量傳感器，安全性能高結構緊湊，外形美觀。

2．就地顯示溫度、壓力、瞬時流量和累積流量。

3．采用新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。

4．特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失可永久性保存。

5．整機功耗極低能憑內電池長期供電運行是理想的無需外電源就地顯示儀表。

6．防盜功能可靠，具有密碼保護防止參數改動。

7．表頭可180度隨意旋轉，安裝方便。

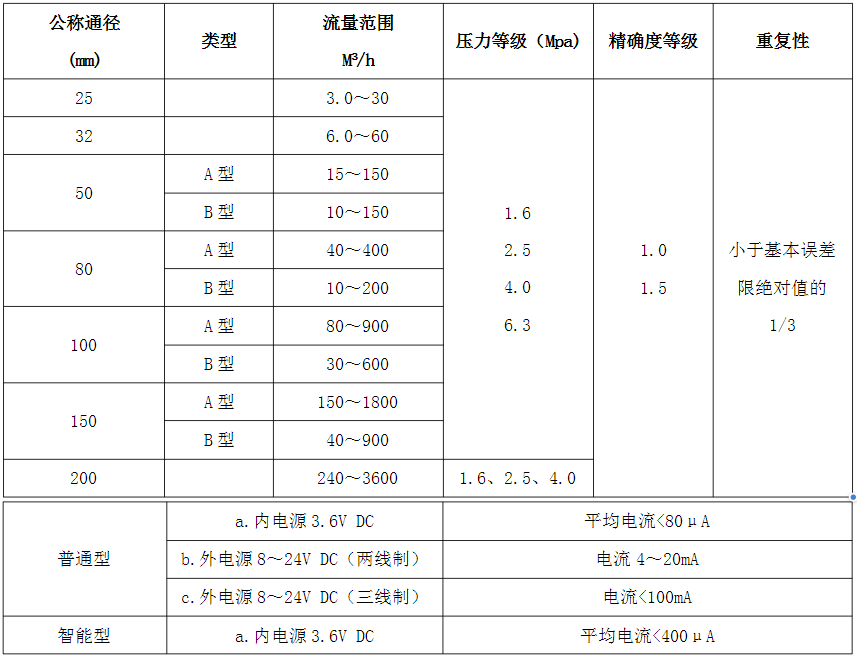

技術參數

工作原理

當流體通過由螺旋形葉片組成的旋渦發生器后，流體被迫繞著發生體軸劇烈旋轉，形成旋渦。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響。檢測元件測得流體二次旋轉進動頻率，就知道了流量。而且能在較寬的流量范圍內獲得良好的線性度。流量計算式為：K=f/q

式中：K ——流量儀表系數l/m³

f——旋渦頻率 Hz

q——體積流量m³/s

流量計的儀表系數在一定的結構參數和規定的雷諾數范圍內與流體的溫度、壓力、組分和物性（密度、粘度）無關。

流量計由傳感器和轉換顯示儀組成。

1、傳感器包括旋渦發生器、檢測元件、整流器和殼體。

旋渦發生器由特定螺旋形葉片組成，它固定在殼體收縮段前端，強迫流體產生強烈的旋渦流。

檢測元件安裝在靠近擴張管的喉部，用熱敏、壓電、應變、電容或光纖等檢測元件可測出旋渦進動的頻率信號。

整流器固定在流量計表體出口，其作用是消除旋渦流，以減小下游流態對儀表測量的影響。

殼體設計成一定形狀的流道，使旋渦形成，固定和保護安裝在內部的零部件，并通過法蘭與管道相連接。

2、轉換顯示儀

由壓電傳感器檢測到的微弱電壓信號經過放大、濾波、整形后，變成頻率與流量成正比的脈沖信號，然后由顯示儀計數顯示。顯示儀配有外輸接口，輸出各種信號。對測量的氣體介質可進行溫度和壓力的補償，轉換為標準狀況下的體積流量，并顯示。
