非接觸式明渠流量監測方案，巴歇爾槽/三角堰/矩形堰適配，市政排污/灌區渠道專用

超聲波明渠流量計是用于測量開放式渠道、排污溝渠等非滿管自由表面水流量的專業儀表。CQTLS/M 系列采用非接觸式超聲波測距技術，配合標準量水堰槽（巴歇爾槽、三角堰、矩形堰），通過測量液位高度并依據水位-流量關系自動換算瞬時與累計流量，廣泛用于市政排污口、污水處理廠、灌區渠道等場景。

一、產品簡介

CQTLS/M 超聲波明渠流量計由超聲波液位探頭與流量計算變送器組成，采用時差法測量液位高度，結合內置標準堰槽的水位-流量換算模型，自動輸出瞬時流量與累計流量數據。

核心設計特點

• 非接觸測量：探頭安裝于水面之上，不與污水接觸，徹底規避腐蝕、粘附、淤積問題，維護量低
• 標準堰槽適配：內置巴歇爾槽、三角堰、矩形堰等多種標準堰槽的幾何參數與流量系數，選型后直接調用
• 溫度自動補償：內置溫度傳感器實時補償聲速變化，消除環境溫度對液位測量精度的影響
• 結構靈活：分體式/一體式可選，分體式主機可安裝在控制室或儀表箱內，探頭適應現場惡劣環境

二、核心技術參數

三、主要應用場景

四、選型關鍵要點

1. 堰槽選型

• 巴歇爾槽：適用于含泥沙污水，不易淤積，流量范圍寬
• 三角堰：適用于潔凈水、小流量渠道，精度較高
• 矩形堰：適用于矩形斷面渠道，中大流量場景

2. 液位量程確認

根據渠道最大水深與堰槽規格選擇液位量程，確保最高水位不超出探頭量程范圍。

3. 安裝位置

• 選擇水流平穩的順直渠段，遠離彎道、閘門、泵站
• 探頭垂直對準液面，避開渠道壁面反射干擾
• 確保探頭與最高液位之間留有足夠盲區距離

4. 供電與通訊

• 有市電場景：AC220V + RS485 接入自控系統
• 野外無市電：太陽能供電 + NB-IoT/4G 無線遠傳

五、廠家優勢｜重慶青天特克

• 源頭生產：明渠流量計全系列自主研發生產，具備批量現貨與穩定交付能力
• 多方案覆蓋：雷達、超聲波、非滿管電磁、明渠電磁全系列產品線，可按工況靈活選型
• 成套配套：可配套巴歇爾槽體、太陽能供電系統、RTU 遙測終端一站式供貨

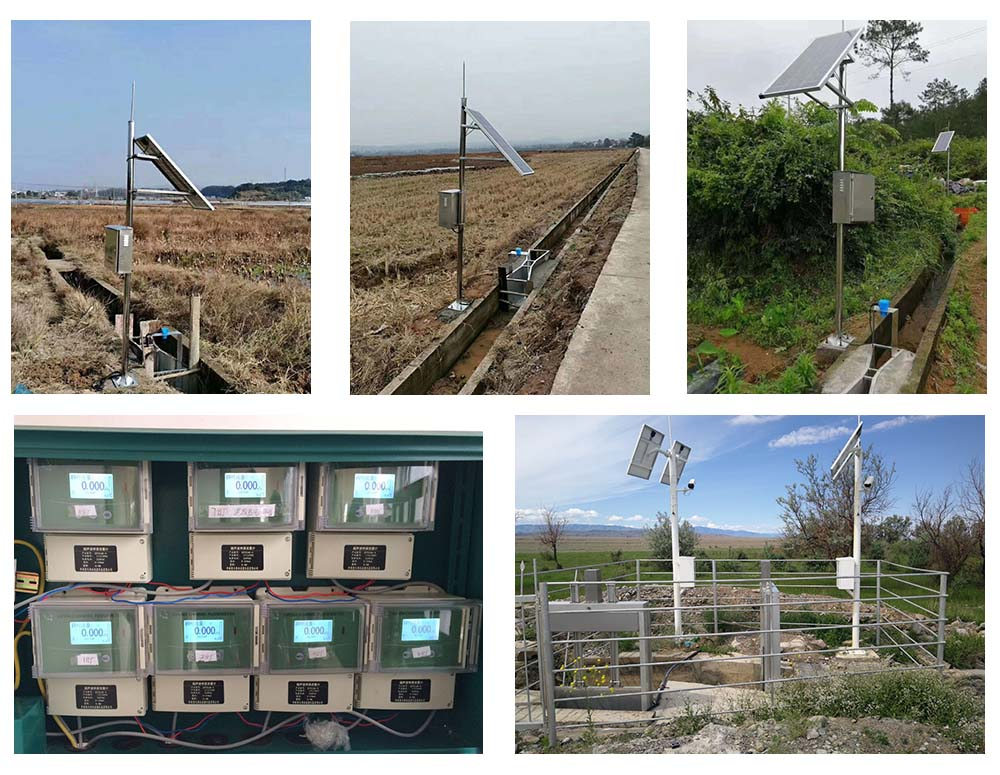

• 項目經驗：灌區明渠流量監測等大量項目落地，覆蓋市政、水利、環保多領域
• 服務網絡：全國 40 余家辦事處，提供工況勘測、選型方案、安裝指導、調試維保本地化服務
• 出口品質：依托集團 20 年出口經驗，產品出口 160 余個國家和地區

六、常見問答

Q：超聲波明渠流量計必須配堰槽嗎？

A：標準配置需搭配堰槽使用。堰槽的作用是建立穩定的“水位-流量”對應關系，確保換算準確。巴歇爾槽、三角堰、矩形堰均可適配，按渠道條件選型。

Q：污水含泥沙、漂浮物，超聲波探頭會不會受影響？

A：探頭非接觸安裝于水面上方，不接觸污水，泥沙和漂浮物不影響探頭本身。但水面大量泡沫或劇烈波動可能影響超聲波信號，選型時需評估現場水面狀況。

Q：野外無市電如何供電？

A：可配套太陽能供電系統 + 蓄電池，實現野外自主供電。通訊可選 NB-IoT/4G 無線遠傳，數據直接上傳環保或水利平臺。

重慶青天特克 —— 超聲波明渠流量計源頭工廠，2026年市政排污/灌區渠道/工業排水計量優選合作伙伴。
