熱式氣體質量流量計｜重慶青天特克 QTMF-CQ 系列

直接測質量流量，無需溫壓補償，壓縮空氣/天然氣/氮氣/煙道氣計量專用

QTMF-CQ 系列熱式氣體質量流量計基于熱擴散恒溫差原理，直接輸出氣體標準質量流量，無需額外配置溫壓補償裝置，量程比寬、壓損低，適配壓縮空氣、天然氣、氮氣、氫氣、煙道氣、沼氣等多種氣體計量場景。重慶青天特克作為國產源頭流量儀表廠家，QTMF-CQ 系列覆蓋插入式與管段式結構，口徑 DN15~DN2000，產品出口 160 余個國家和地區，廣泛用于化工、冶金、環保、新能源及空壓站能耗監測領域。

一、產品簡介

QTMF-CQ 系列熱式氣體質量流量計由流量傳感器與信號處理變送器組成，基于熱擴散恒溫差測量原理工作：傳感器包含兩個溫度傳感元件，一個用于加熱（速度傳感器），另一個用于測量介質溫度（溫度傳感器）。當氣體流經加熱元件時帶走熱量，儀表通過測量維持恒定溫差所需的加熱功率來計算氣體質量流量。

核心設計特點

• 直接測質量流量：無需溫壓補償，直接輸出標況質量流量，簡化系統配置，消除補償環節累積誤差
• 寬量程比：典型量程比 100:1，低流速下仍可穩定測量，適配用氣波動大的管網工況
• 壓損低：傳感器插入管道中，幾乎不產生壓力損失，適用于低壓供氣系統

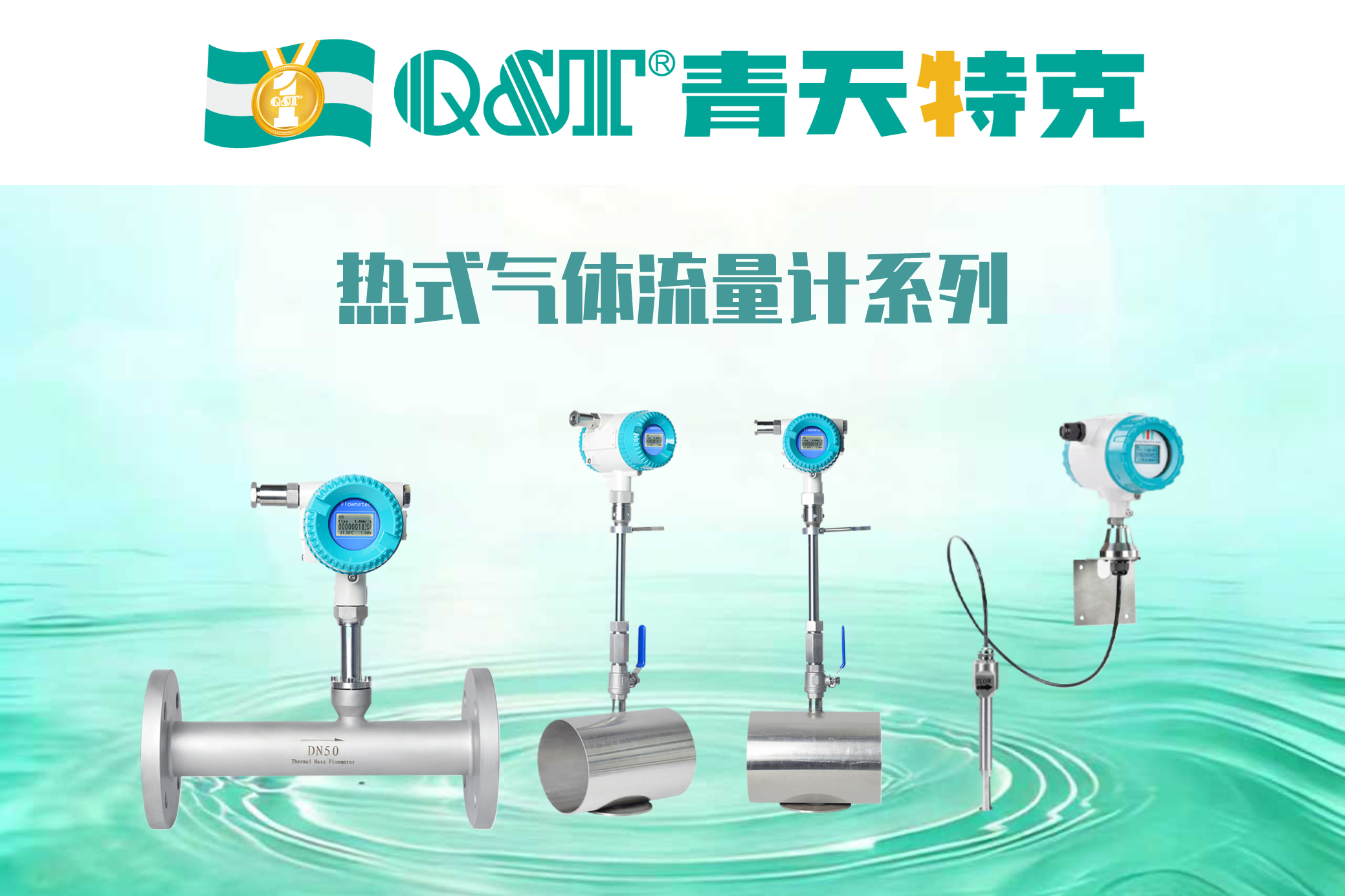

• 插入式/管段式可選：大口徑管道優先插入式，支持帶壓開孔安裝；中小口徑可選管段式，精度更高
• 抗污染算法優化：針對含冷凝水、油霧等工況做專項優化，減少傳感器污染漂移

二、核心技術參數

三、主要應用場景

四、選型關鍵要點

1. 安裝方式選擇

• 管段式：DN15~DN100 中小口徑，精度更高，適合潔凈氣體貿易計量
• 插入式：DN100 以上大口徑，支持帶壓開孔不停產安裝，適合管道改造項目

2. 介質潔凈度評估

• 介質含油霧、水汽、粉塵時，須在前端加裝過濾干燥裝置
• 含冷凝水工況建議選用抗污染算法優化版本

3. 防爆需求確認

• 化工、燃氣等防爆區域須選用 Ex d ⅡBT4 或 Ex ia ⅡCT4 防爆型
• 燃氣貿易結算場景須確認計量資質與防爆認證

4. 輸出與通訊

• 接入 DCS/PLC：4-20mA 或 RS485
• 遠程監測：可選 NB-IoT/4G 無線遠傳模塊

五、廠家優勢｜重慶青天特克

• 源頭生產：QTMF-CQ 系列自研自產，自有流量標定實驗室，出廠實流標定
• 多結構覆蓋：管段式、插入式、防爆型全系列覆蓋，DN15~DN2000 全口徑可選
• 抗污染優化：針對含冷凝水、油霧工況做算法與結構雙重優化
• 成套交付：可配套過濾器、干燥組件、安裝支架、RTU 遠傳終端一站式供貨
• 服務網絡：全國 40 余家辦事處，提供工況勘測、選型方案、安裝指導、調試維保本地化服務
• 出口品質：依托集團 20 年出口經驗，產品出口 160 余個國家和地區

六、常見問答

Q：熱式氣體質量流量計和渦街流量計怎么選？

A：熱式直接測質量流量，無需溫壓補償，量程比寬，低壓損，適合壓縮空氣、天然氣等低流速波動大的工況；渦街適合中高壓、穩定大流量氣體計量。用氣波動大、需要精確能耗核算的場景優先熱式。

Q：插入式和管段式怎么選？

A：DN100 以上大口徑、不便停產改造的管道優先插入式（支持帶壓開孔）；DN100 以下中小口徑、精度要求更高的場景選管段式。

Q：介質含油霧、水汽會影響測量嗎？

A：會。油霧和水汽可能附著在傳感器表面造成測量漂移，建議前端加裝過濾干燥裝置，并選用抗污染算法優化版本。

Q：可以接入工廠 PLC/DCS 系統嗎？

A：可以。QTMF-CQ 系列提供 4-20mA、脈沖、RS485 Modbus 等輸出接口，可直接對接 PLC、DCS、能耗管理平臺。
